SPI kontrolieris K-1000C

SPI kontroliera K-1000C galvenā funkcija



● 32 līdz 65536 pakāpes pelēkā kontrole, programmatūra Gamma korekcijas apstrāde.

● Atbalsta dažādus punktu, līniju un apgabalu gaismas avotus, atbalsta dažādus noteikumus un īpašas formas apstrādi

● Kontroliera viena porta izeja var sasniegt maksimāli 512/2048 pikseļus (DMX gaismekļa maksimālos 512 pikseļus raksturo trīs kanāli). Standarta ar DMX512 saderīgs interfeiss, ar pogām iestatiet DMX atšifrēšanas sākuma adresi.

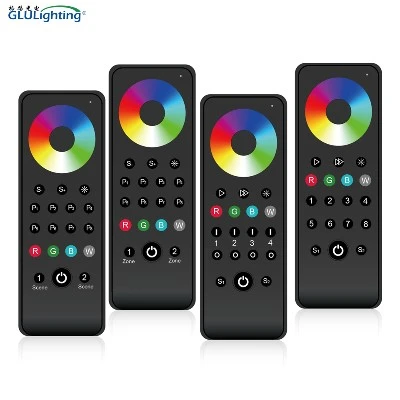

● Atskaņojamais saturs tiek saglabāts SD kartē, kurā var saglabāt līdz 32 efektu failiem. SD kartes ietilpība atbalsta 128 MB-32 GB. RF režīmā saskaņojiet ar RF 2.4G RGB/RGBW tālvadības pulti.

● Kontrolieri var izmantot vienā blokā vai vairākās kaskādēs. Kaskādē tiek izmantota fotoelektriskā izolācija: pret-traucējumi un labāka stabilitāte. Kaskādes attālums starp abām vienībām var sasniegt 150 metrus, un ir nepieciešams 0,5 kvadrātmetri tīra vara strāvas vada.

● Kontrolieris ar ielādētu mikroshēmu var bloķēt ielādēto IC programmatūrā vai nē. Pielāgojot kontrollera mikroshēmas pogu, lai izvēlētos ielādēto IC, šī shēma ir elastīgāka un ērtāka.

● DMX gaismekļu IC kontrolieris ir aprīkots ar adreses rakstīšanas funkciju; turklāt ar mūsu 2016. gada LedEdit-K V3.26 vai jaunāku programmatūru var iestatīt viena-klikšķa adreses funkciju.

● Atbalsta iebūvētus{0}}gaismekļus ar 4 kanālu (RGBW) pikseļiem vai sadalītiem viena kanāla punktu pikseļos.

● Uzlabota TTL un 485 diferenciālā (DMX) signāla izvade.

● Kontrolierim ir 22 testa efekti un DMX512 testa funkcija.



Piezīmes: 1. Kontrolieris pārvadā 512 pikseļus gaismas, ātrums var sasniegt 30 kadrus sekundē, 1024 pikseļu ātrums var sasniegt 25 kadrus sekundē, un 2048 pikseļu ātrums ir aptuveni 15 kadri sekundē (iepriekš minētie parametri ir balstīti uz IC93 protokolu 1IC93 atšķirības).

2. Starptautiskā standarta DMX512 (1990. gada protokols) maksimālā slodze ir 512 pikseļi. Ja slodze ir 170 pikseļi no starptautiskā standarta, ātrums var sasniegt 30 kadrus sekundē, 340 punktu ātrums ir aptuveni 20 kadri sekundē, bet 512 pikseļu ātrums ir aptuveni 12 kadri sekundē.

3. Lai uzzinātu vairāk par Beidou bezvadu sinhronizācijas funkciju, lūdzu, sazinieties ar pārdošanas personālu vai tehnisko atbalstu.

00:UCS19**,UCS29**;TM18**,SM167**,WS28**,GS82**;SK6812 (atbalsta maks. 2048 pikseļus)

01:SM16716,16726 (atbalsta ne vairāk kā 2048 pikseļus)

02:P9813 (atbalsta ne vairāk kā 2048 pikseļus)

03:LPD6803 (atbalsta ne vairāk kā 2048 pikseļus)

04:LX1003,1203 (atbalsta ne vairāk kā 2048 pikseļus)

05:WS2801 (atbalsta ne vairāk kā 2048 pikseļus)

06:LPD1886 (atbalsta maks. 2048 pikseļus)

07:TM1913 (atbalsta ne vairāk kā 2048 pikseļus)

08:TM1914 (atbalsta ne vairāk kā 2048 pikseļus)

09:P9883,P9823 (atbalsta ne vairāk kā 2048 pikseļus)

10:DMX (250 kb/s maks. spoort 512 pikseļi, ieteicams atbalstīt mazāku vai vienādu ar 320 pikseļiem)

11:DMX 500K (500 kb/s max. spoort 512 pikseļi, ieteicams atbalstīt mazāku vai vienādu ar 320 pikseļiem)

12:DMX 250K-CZF (maks. spoort 512 pikseļi, ieteicams atbalstīt mazāku vai vienādu ar 320 pikseļiem)

13:DMX 500K-CZF (maks. spoort 512 pikseļi, ieteicams atbalstīt mazāku vai vienādu ar 320 pikseļiem)

14:UCS5603-Test (atbalsta ne vairāk kā 2048 pikseļus)

15:UCS5603A (atbalsta ne vairāk kā 2048 pikseļus)

16:UCS5603B (atbalsta ne vairāk kā 2048 pikseļus)

17:TM1814 (atbalsta ne vairāk kā 2048 pikseļus)

18:INK1003 (atbalsta ne vairāk kā 2048 pikseļus)

19:APA102 (atbalsta ne vairāk kā 2048 pikseļus)

20:UCS8904 (atbalsta ne vairāk kā 2048 pikseļus)

21:SM16714 (atbalsta ne vairāk kā 2048 pikseļus)

22:SM16813 (atbalsta ne vairāk kā 2048 pikseļus)

23:GS8512 (maks. spoort 512 pikseļi, ieteiktu atbalstīt

24:QED3110 (atbalsta ne vairāk kā 2048 pikseļus)

Piezīmes:

1. RGBW četru-kanālu gaismekļiem ir jāizvēlas K-1000-RGBW, bet augstākajiem četru kanālu gaismekļiem ir jāizvēlas K-1000-RGBWYA.

2. K-1000-W ir nepieciešams, ja nēsājat vienkanāla gaismekli. Šajā gadījumā viens kanāls apzīmē vienu pikseli, un programmatūras efekts ir balts.

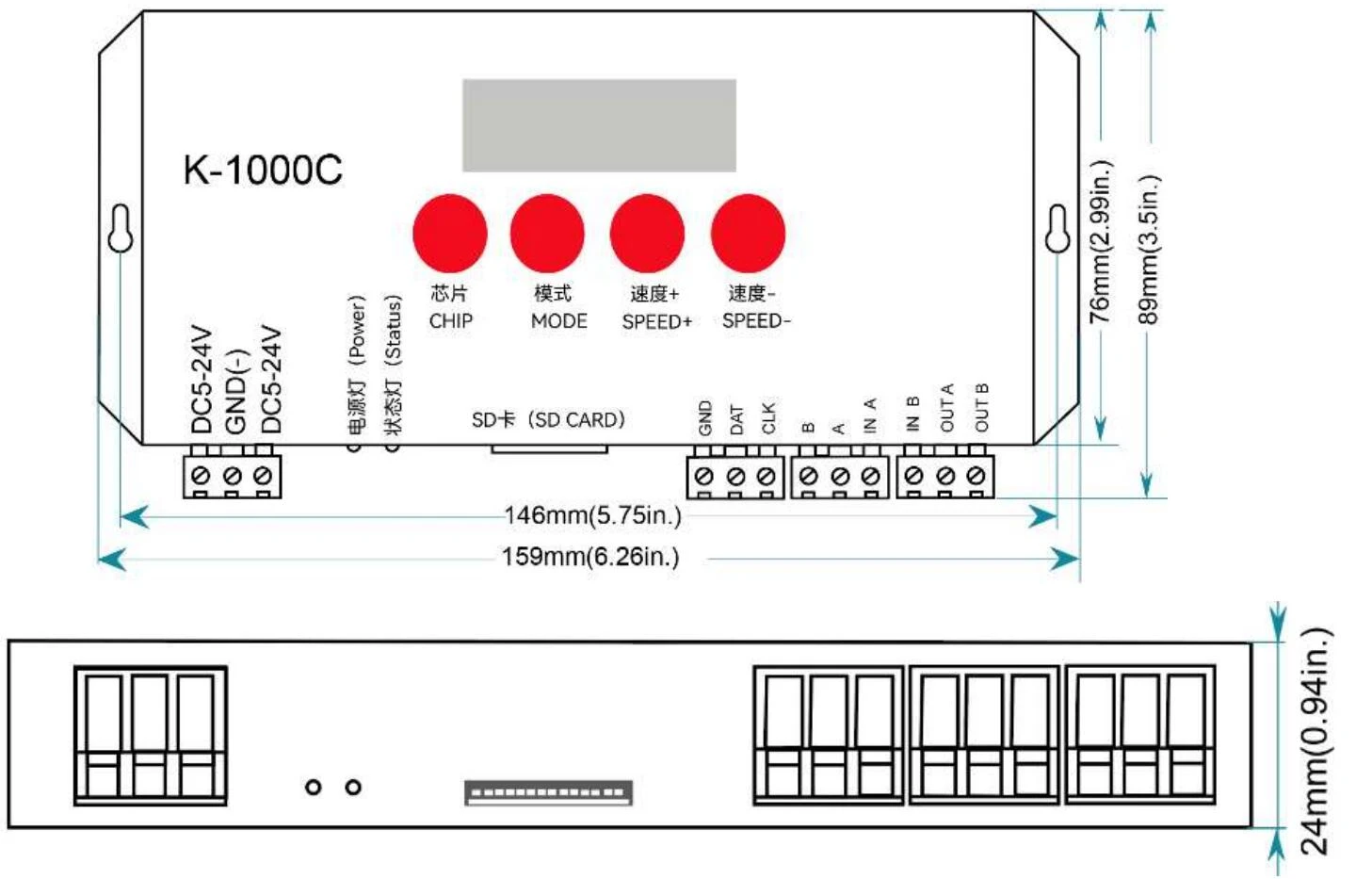

①③	DC 5-24V	DC 5-24V jaudas pozitīva ieeja	⑨	CLK	Pulksteņa līnija (DMX gaismas adreses rakstīšana)
②	GND	Līdzstrāvas barošanas avota negatīvā ieeja		B	Signāls -(DAT-)
④	SPĒKS	Strāvas indikators		A	Signāls + (DAT+)
⑤	KĻŪDA	Statusa indikators		IN A	Kaskādes sinhronizācijas signāls, pievienojiet iepriekšējo OUT A
⑥	SD karte	SD kartes slots		IN B	Kaskādes sinhronizācijas signāls, pievienojiet iepriekšējo OUT B
⑦	GND	Zemes līnija (negatīva)		ĀRĀ A	Kaskādes sinhronizācijas signāls, pievienojiet nākamo IN A
⑧	DAT	DATU līnija		OUT B	Kaskādes sinhronizācijas signāls, pievienojiet nākamo IN B

Lai iegūtu sīkāku informāciju par darbību, lūdzu, skatiet datu lapas lejupielādi.
